Лекция Внутренние усилия при прямом изгибе

Внутренние усилия при прямом изгибе

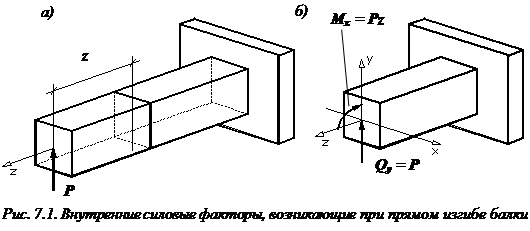

Рассмотрим, например, балку (рис. 7.1, а), нагруженную вертикальной сосредоточенной силой (P). Для определения внутренних усилий при прямом изгибе, возникающих в поперечном сечении, расположенном на расстоянии z от места приложения нагрузки, воспользуемся методом сечений.

изображение Внутренние усилия изгиб сопромат Разрежем мысленно балку в интересующем месте на две части.

Отбросим левую часть балки, нагруженную силой P.

Заменим действие отброшенной левой части балки на оставленную правую часть внутренними силами.

Внутренние усилия возникают во всех точках поперечного сечения балки и распределены по неизвестному закону. Не имея возможности определить эти внутренние усилия для каждой точки сечения, заменяем их статически эквивалентными внутренними силовыми факторами, приложенными в центре тяжести поперечного сечения.

Внутренние силовые факторы определяются из условия равновесия рассматриваемой части балки. Однако можем внутренние силовые факторы найти и непосредственно, как действие отброшенной левой части на правую часть. Видно, что часть балки, нагруженная силой P, стремится изогнуть рассматриваемую нами правую часть выпуклостью вниз, а также пытается произвести срез. Следовательно, в сечении должны возникнуть поперечная сила изображение Внутренние усилия изгиб сопромати изгибающий момент изображение Внутренние усилия изгиб сопромат.

Осуществим параллельный перенос силы P в центр тяжести поперечного сечения балки. По правилам теоретической механики мы должны добавить момент, равный изображение Внутренние усилия изгиб сопромат(рис. 7.1, б).

При прямом изгибе в поперечном сечении балки возникают два внутренних силовых фактора:

изгибающий момент, численно равный алгебраической сумме моментов всех сил, приложенных к отбрасываемой части балки, относительно главной центральной оси, проходящей через центр тяжести рассматриваемого сечения (в рассмотренном нами случае изгибающий момент равен: изображение Внутренние усилия изгиб сопромат);

поперечная сила, численно равная алгебраической сумме всех внешних сил (активных и реактивных), действующих на отбрасываемую часть балки (в нашем случае поперечная сила равна: изображение Внутренние усилия изгиб сопромат).

Поперечный изгиб - изгиб, при котором в поперечном сечении балки возникают и изгибающий момент, и поперечная сила. Если поперечная сила не возникает, изгиб называется чистым изгибом.
