Виды опор балок

Существуют виды опор балок (рис. 7.2):

шарнирно неподвижная опора;

шарнирно подвижная опора;

жесткая заделка.

изображение Виды опор балок сопромат

Шарнирно неподвижная опора

Шарнирно неподвижная опора (рис. 7.2, а, опора А) - это закрепление конца балки, при котором балка может поворачиваться, но не может перемещаться ни в горизонтальном (влево или вправо), ни в вертикальном (вверх или вниз) направлениях, то есть не может перемещаться ни в каком направлении. В шарнирно неподвижной опоре может возникнуть реакция, которую удобно представить в виде двух составляющих: вертикальной (изображение Виды опор балок сопромат) и горизонтальной (изображение Виды опор балок сопромат).

Шарнирно неподвижная опора на расчетной схеме условно изображается посредством двух стерженьков. Нижние их концы шарнирно прикреплены к «земле», а верхние концы соединены между собой и с балкой шарниром.

Шарнирно подвижная опора

Шарнирно подвижная опора (рис. 7.2, б, опора B) - это устройство, в котором конец балки может свободно перемещаться в горизонтальном направлении, может поворачиваться при изгибе, но не может перемещаться в вертикальном направлении. Со стороны шарнирно подвижной опоры может возникнуть только вертикальная реакция (изображение Виды опор балок сопромат). Шарнирно подвижная опора изображается посредством одного стерженька, шарнирно соединенного и с землей, и с балкой.

Жесткая заделка

Жесткая заделка - это закрепление (рис. 7.2, в), при котором конец балки не может ни поворачиваться, ни перемещаться. В заделке могут возникнуть реактивный момент изображение Виды опор балок сопромат(момент жесткой заделки) и реакции изображение Виды опор балок сопромати изображение Виды опор балок сопромат. Балка при жестком закреплении показывается заделанной в часть стены, которая штрихуется.

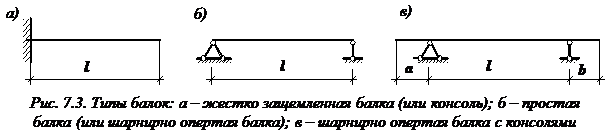

изображение Виды опор балок сопромат
