Прогибы при косом изгибе

Определение прогибов - цель расчетов на жесткость, поэтому будет показано, как определяются прогибы балки при косом изгибе.

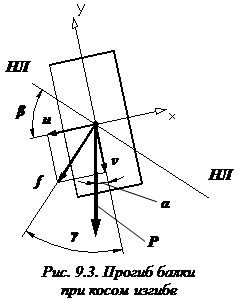

Найдем отдельно прогибы при косом изгибе на консоли от двух составляющих силы P. Обозначим прогиб балки по направлению осей x и y соответственно через u и v (рис. 9.3).

Формула суммарного прогиба балки при косом изгибе: .

Найдем направление результирующего перемещения (f), определив значение угла наклона () перемещения к вертикальной оси y: .

Сопоставляя формулы и видим, что абсолютные значения углов и равны. Направление суммарного прогиба балки при косом изгибе перпендикулярно нулевой линии при косом изгибе (см. рис. 9.3). Направление суммарного прогиба балки (f) при косом изгибе не совпадает с направлением действующей силы P в общем случае ().
